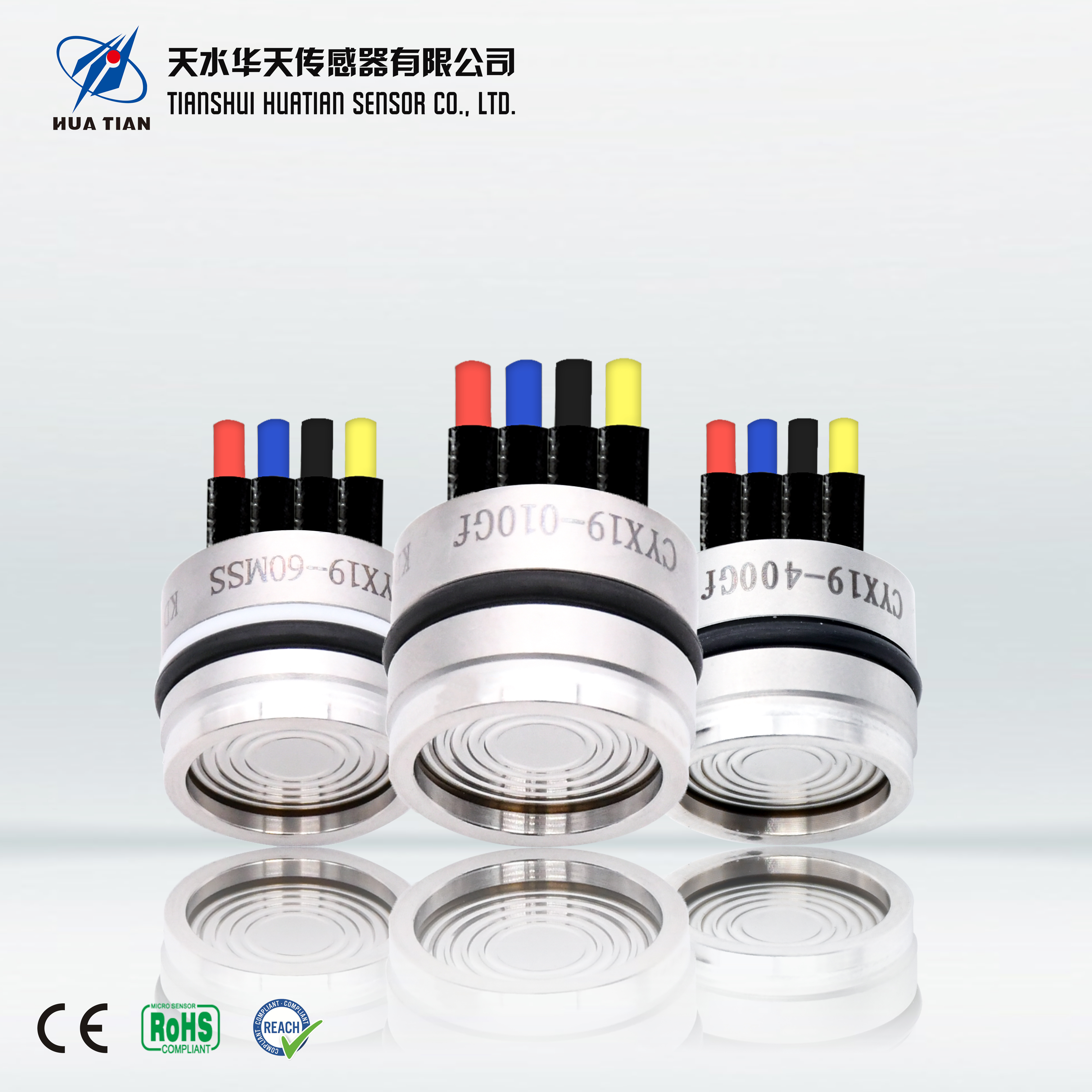

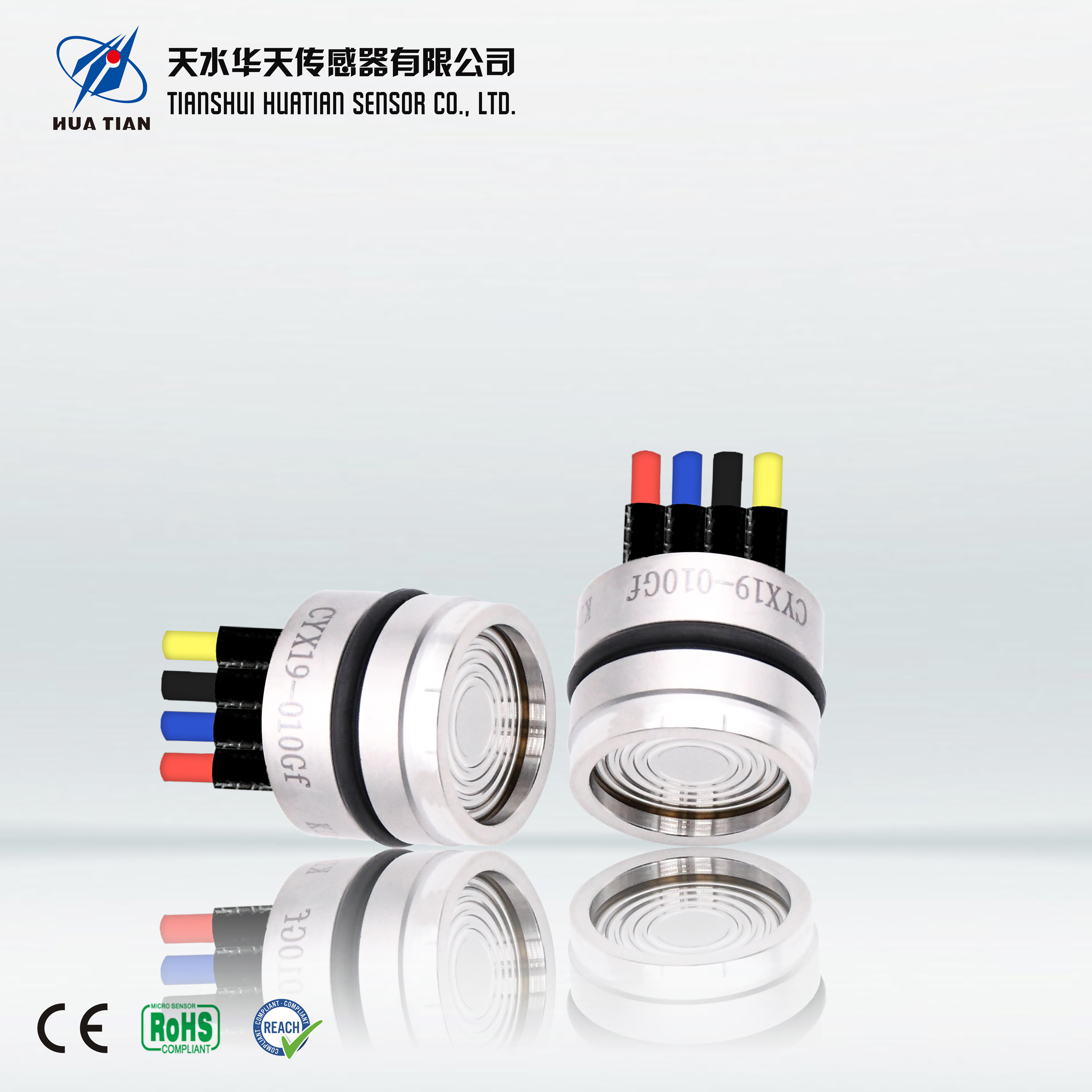

CYX19-007GfG注油芯体压力传感器


1 概述

CYX19-007GfG是我公司最新推出的最小量程注油芯体压力传感器。产品的外形、装配尺寸及密封方式与CYX19系列产品一致。可应用于10kPa以内的压力、液位、流量等检测。

2 产品特点

  • 测量范围 0kPa~7kPa
  • 表压G形式
  • 恒流/恒压供电
  • 隔离式结构,适用于多种流体介质
  • Φ19mm 标准OEM压力注油芯体
  • 全316L不锈钢材质

主要用途

  • 工业过程控制
  • 液位测量
  • 气体、液体压力测量
  • 暖通空调
  • 医疗系统

技术指标

(1 )电气性能

  • 供电电源:≤3.0mA; DC≤10V DC
  • 电气连接: 0.2mm2四色100mm 硅橡胶软导线
  • 共模电压输出:电流型输入的 50%(典型值) ,电压型输入的 40%(典型值)
  • 输入阻抗:2.6kΩ~4.6kΩ
  • 输出阻抗:4kΩ~6kΩ
  • 响应时间(10%~90%):<1ms
  • 绝缘电阻:500MΩ/100V DC
  • 允许过压:3 倍满量程

(2) 结构性能

  • 膜片材质:不锈钢 316L
  • 壳体材质:不锈钢 316L
  • 管脚引线:镀金柯伐
  • 密封圈:丁晴橡胶、氟橡胶(可选)
  • 净重量:约 23g

(3 )环境条件

  • 振动:在 10gRMS,(20~2000)Hz 条件下无变化
  • 恒定加速度:100g,11ms
  • 介质兼容性:316L和丁晴橡胶(可选氟橡胶)的液体或气体

(4) 基准条件

  • 介质温度:(25±3)℃
  • 环境温度:(25±3)℃
  • 湿 度:(50%±10%)RH
  • 环境压力:(86~106)kPa
  • 电 源:(1.5±0.0015)mA DC

(5 )基本参数

参    数

典型值

最大值

单  位

满量程输出

65

80

mV

零位输出

±1

±2

mV

非 线 性

0.2

0.5

%FS

迟    滞

0.05

0.08

%FS

重 复 性

0.05

0.08

%FS

输入/输出阻抗

2.6

6.0

     零点温漂

±0.5

±1.0

%FS,@25℃

    灵敏度温漂

±0.5

±1.0

%FS, @25℃

长期稳定性

0.1

0.2

%FS/年

激励电流

1.5(输入电压最大可10V)

mA

绝缘电阻

500(100VDC)

补偿温度

0~50

工作温度

-40~+125

存储温度

-40~+125

响应时间

≤1

ms

外壳和膜片材料

316L不锈钢



O型密封圈

丁腈橡胶、氟橡胶、硅橡胶



测量介质

与316L、丁腈橡胶或氟橡胶或硅橡胶兼容的流体



寿命(25℃)

>1×108压力循环(80%FS)

填充介质

硅油



密封圈

Φ16×1.8mm(丁晴或氟化橡胶注4)





选型结构




6 原理图及接线方式




IN+(红线)-供电正   IN-(黑线)-供电负  S+(黄线)-输出正   S-(蓝线)-输出负

C1~C3电容为103瓷介质电容,电池供电可按用户要求省略



7 应用提示


  • 压力芯体的密封方式推荐选用侧壁O型圈的“悬浮式”密封结构,避免前端面压紧,防止影响压力芯体的稳定性。
  • 注意保护压力芯体前膜片和后端的补偿电路板,以免碰伤影响压力芯体的性能或造成芯体损坏。
  • 外壳芯体腔应设计如图锥形角,容易芯体装配,可防止直角划伤密封圈。
  • 装配时注意芯体尺寸与变送器外壳內壳的公差配合,建议腔体按芯体直径的+0.02~+0.05加工,以达到所要求的气密性。
  • 装配时要垂直放正,均匀用力下压,以防卡壳或压坏补偿片。
  • 芯体补偿电路中,正电源对地、正负输出对地分别增加了0.01μF瓷介质电容,以提高芯体的抗干扰能力。需要间歇供电快速反应的用户,可在订货中要求不带电容。
  • 禁用手或坚硬物按压金属膜片,避免因芯片变形或穿孔而导致芯体损坏。
  • 接线时芯体管脚不宜剪得太短,长度一般不小于5mm,焊接时间不大于5秒。
  • G型芯体后部通气管要保持与大气相通;禁止水、水汽或腐蚀性介质进入芯体后部的参考腔。
  • 避免跌落摔碰等,会影响产品稳定性。
  • 管脚引线若有变化,以芯体实物携带标签为准。
