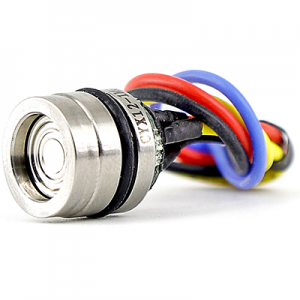

CYX19-IIC I2C输出传感器
1 功能
将温度、压力、液位测量信号以 I2C 总线形式数字输出， 接口快速、精确，用于涉及使用微控制器组建物联网， 可通过微处理器操作读取数据、控制通断电降低功耗。
2 特点
- 传感器偏移、灵敏度、温度漂移和非线性的数字补偿；
- 温度、压力以 I2C 总线方式数字输出；
- 快速上电至数据输出响应：3ms；
- 低功耗、休眠方式工作，低至 5μA，电流消耗取决于编程采样率；
- 工作温度：-10°C 至+ 85°C；
- 供电电压：3V
3 性能指标
|
量 程: |
-100kPa…0kPa～10kPa…7MPa |
压力类型: |
表压型、绝压型和密封表压型 |
|
供电电源: |
3.3± 0.1V DC |
通信方式 |
I2C 出厂默认地址 0x28 |
|
低功耗电流: |
<5uA |
精 度 : |
±0.5%FS（压力） ±0.5℃（温度） |
|
过 载 : |
2 倍满量程压力 |
长期稳定性: |
±0. 2%FS/年 |
|
补偿温度： |
-20℃～60℃ |
贮存温度： |
-40℃～125℃ |
|
特殊定制 |
特殊定制精度±0. 2%FS（压力） ±0.5℃（温度） |
||
4 接线说明
图 1
|
VCC |
SCL |
SDA |
GND |
|
红色 |
黄色 |
蓝色 |
黑色 |
5 产品外形图
图 2
6 数据测量获取操作
（1）对于读、写操作,主控器件命令启动，作为从设备发送一个确认（ACK）表示成功.作为从器件出厂地址压力为 0x28，温度位 0x29，通信时序见图 3：
图 3
（2）I2C 读数据时序如下(图 4、图 5)
图 4
图 5
（3）读取压力典型值
|
参数 |
典型 |
单位 |
|
零点压力输出（5%） |
333 |
十六进制 |
|
零点压力输出（10%） |
666 |
十六进制 |
|
满度压力输出（90%） |
399A |
十六进制 |
|
满度压力输出（95%） |
3CCB |
十六进制 |
