CYB3200系列液位变送器


1 产品简介

CYB3200系列液位变送器是我公司的优势产品,销量大,得到业内多家公司推崇。该系列产品根据不同的行业应用,精心选用本公司高可靠硅压阻式压力传感器作为压力敏感核心,经过全自动温度补偿、可编程数字电路修正和信号调理,输出标准的工业应用和组网信号。产品生产过程延续了军工企业严谨的工作作风和精细的过程控制,每型产品都经过精心设计、元器件筛选、固定工艺,通过压力循环、老炼、环境模拟测试等方法,确保每款产品稳定可靠。

CYB3200系列既有适合多行业应用的通用化设计,又有针对不同行业应用特点的特殊设计。我们会细致地听取客户的使用环境和要求,推荐适合的产品;也可根据用户特殊要求,量身设计恰当的产品,从而使每一位华天用户都能获得最佳的使用体验。



2 产品特点

◆一体设计,抗干扰                 ◆焊接结构                      ◆IP68防水

◆带接线盒、便于安装              ◆现场显示



3 主要用途

CYB3200系列压力变送器以其优良的准确度和可靠性,忠实地服务于各类流体液位测量行业。重点是煤矿、油田、石化、民爆、医药、水务、航运等行业。



4 技术指标



项   目

参数或指标

测量范围

0m~0.5m…300m

过载压力

≤2倍满量程

压力类型

G(表压)、A(绝压)

准确度等级

0.1级(定制)

0.25级(典型值)

0.5级(最大值)

长期稳定性

±0.1%FS/年(典型值)

±0.2%FS/年(最大值)

零点温漂

±0.02%FS/℃

±0.03%FS/℃

灵敏度温漂

±0.02%FS/℃

±0.03%FS/℃

补偿温度

 0℃~50℃(典型)

-10℃~65℃

 介质温度

-30℃~65℃

供电电源

12VDC~30VDC

输出信号

4mA~20mA(可叠加HART协议)

RS485

0V~10V(输出范围可定制)

负载电阻

电流型:≤(U-12)/0.02(Ω)

防护等级

IP68



5 变送器尺寸






6 电气连接

6.1 线缆直接出线


6.2 工业型接线端子

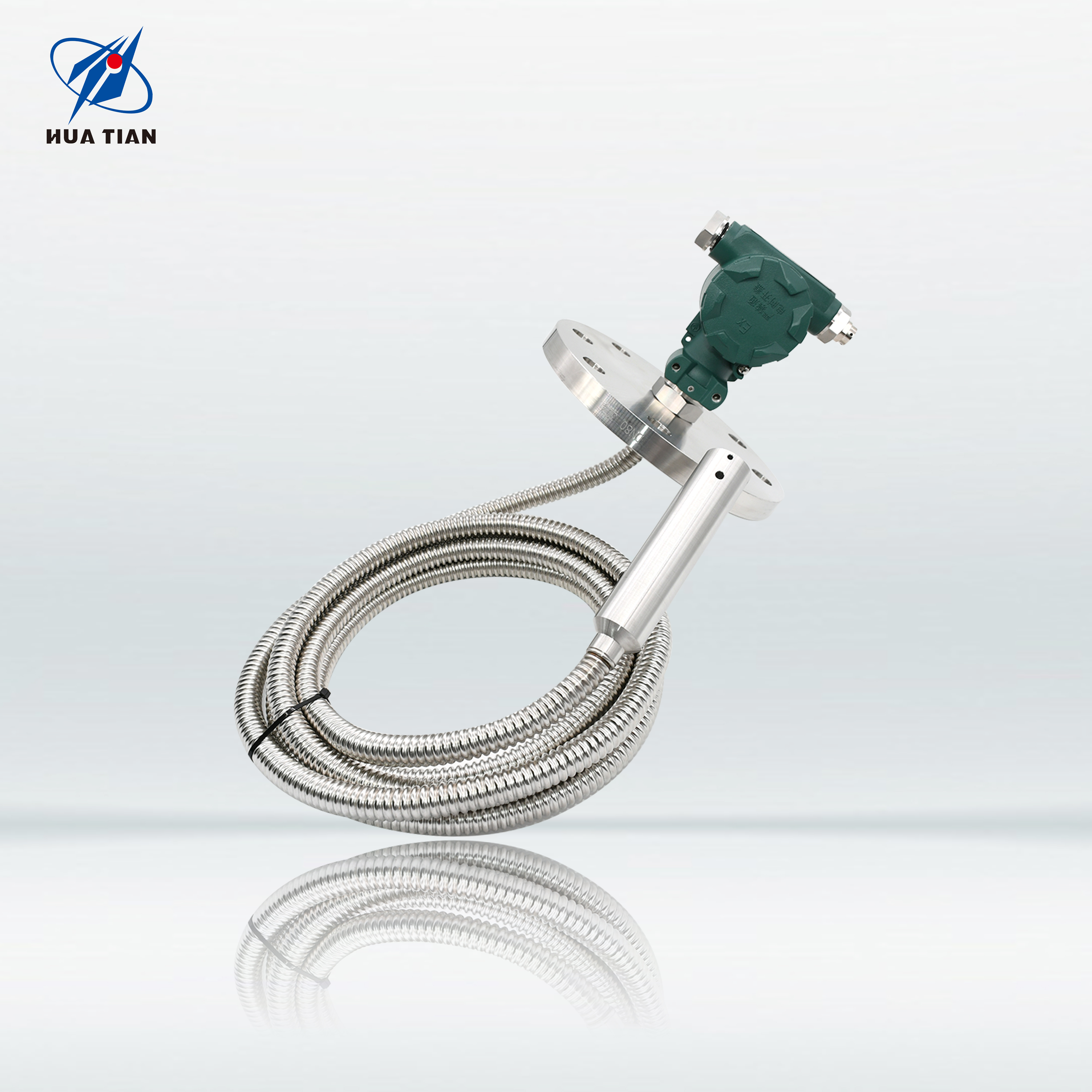

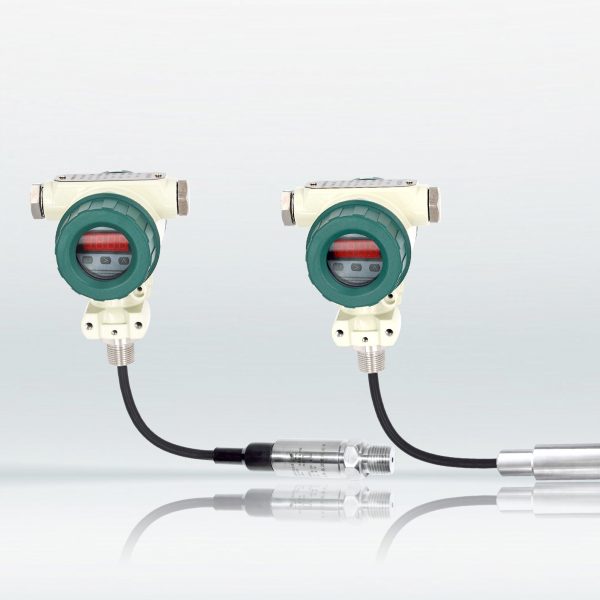

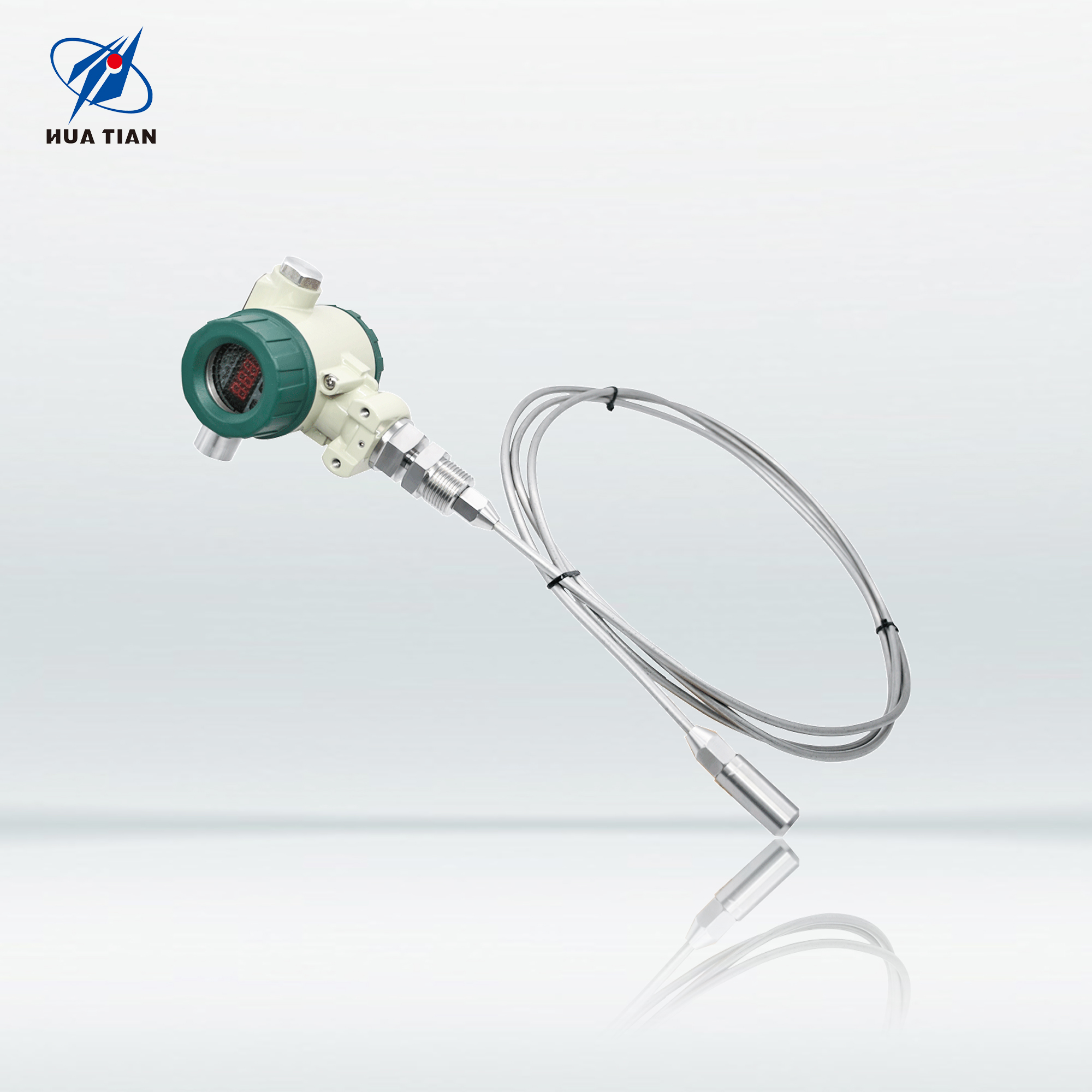

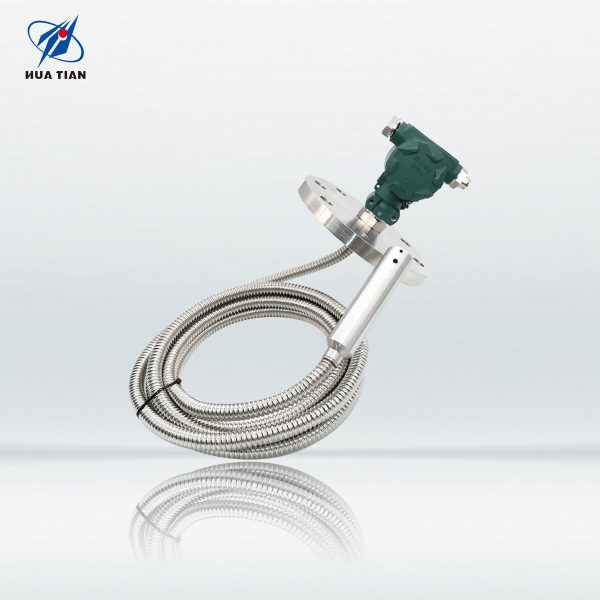

CYB3200系列型号特征及外形



CYB32XX①

液位变送器头可安需要更换

带接线盒

可配显示表头

接线盒配防水透气阀


注①:带接线盒或分体式液位变送器型号定义说明—-带接线盒或分体式液位变送器中使用CYB3100系列投入式液位变送(传感)器,在产品型号命名中就采用相对应投入式液位变送(传感)器型号的“后两位数字”表示带接线盒或分体式液位变送器型号中的“XX”。例如CYB3120型液位变送器带接线盒,那么组成的带接线盒液位变送器的型号命名为CYB3220。



8 安装示意图


在水库、油罐等液位测量中,为防止变送器长期测量过程变位,建议采用固定管安装方式。将一根内径大于Φ30mm 的管子固定,管材可以是钢管或塑料管,管子上下相通,将变送器投入管中相应深度,在管的出口处将电缆线和接线盒固定。




在静止液体测量中,可以将液位变送器直接投入液体中,在出口处将电缆和接线盒固定。




在流动的液体中测量液位时,在液体中插入一根内径Φ30mm 左右的钢管,在管子位于液体流动方向的反向高位和低位各开2~3个Φ5mm 左右的小孔,使液体容易进入管中,在出口处将电缆和接线盒固定。




在波动大的液体中测量液位时,建议增加如图所示阻尼装置,以减小波动对液位测量的影响,在出口处将电缆和接线盒固定。




在泥沙大的液位测量中,需要安装安装支架,防止泥沙堵塞压力孔,造成测试误差。




在开口容器中测量静止液体液位时,可直接将液位变送器投入到容器底部,在容器开口将电缆和接线盒固定。





9 注意事项

9.1 选型时请注意被测介质与接触介质的产品部分相兼容。不清楚时,可参照说明书封底的介质兼容表或向我公司咨询。

9.2 请在订货时注明恰当的测量范围和准确度要求。为确保产品稳定性和准确度,建议液位变送器量程按照实际测量液位高度的120%选取,最大压力应在测量范围内。

9.3 订购带LCD或LED表头的变送器时,变送器的供电电源应不低于15VDC。

9.4 为确保户外产品可靠工作,建议用户订购加装防雷击保护的变送器。安装时确保产品及电源可靠接地,可降低雷电对变送器的损坏概率。

9.5 选择数显产品时,变送器工作环境温度范围为-30℃~70℃。

9.6 产品垂直安装于现场压力接口,显示屏竖直正对观察者。

9.7 含淤泥沙粒的介质,变送器头部需要采取过滤、支架等防护措施,防止测压孔堵塞或颗粒物划伤膜片。

9.8 在易燃易爆等危险环境下使用时,请按规定加装安全隔离栅,电缆连接需密封可靠。通电工作前,拧紧接线盒盖子,确保变送器内腔与环境隔离。清理、检修或修改参数时,必须彻底断电,拆下变送器,移至安全环境进行处理。严禁现场带电操作。

9.9 若订货产品需要计量检定证书,或者其它特殊要求,敬请与本公司商洽,并在订单中注明。





10 选型指南
