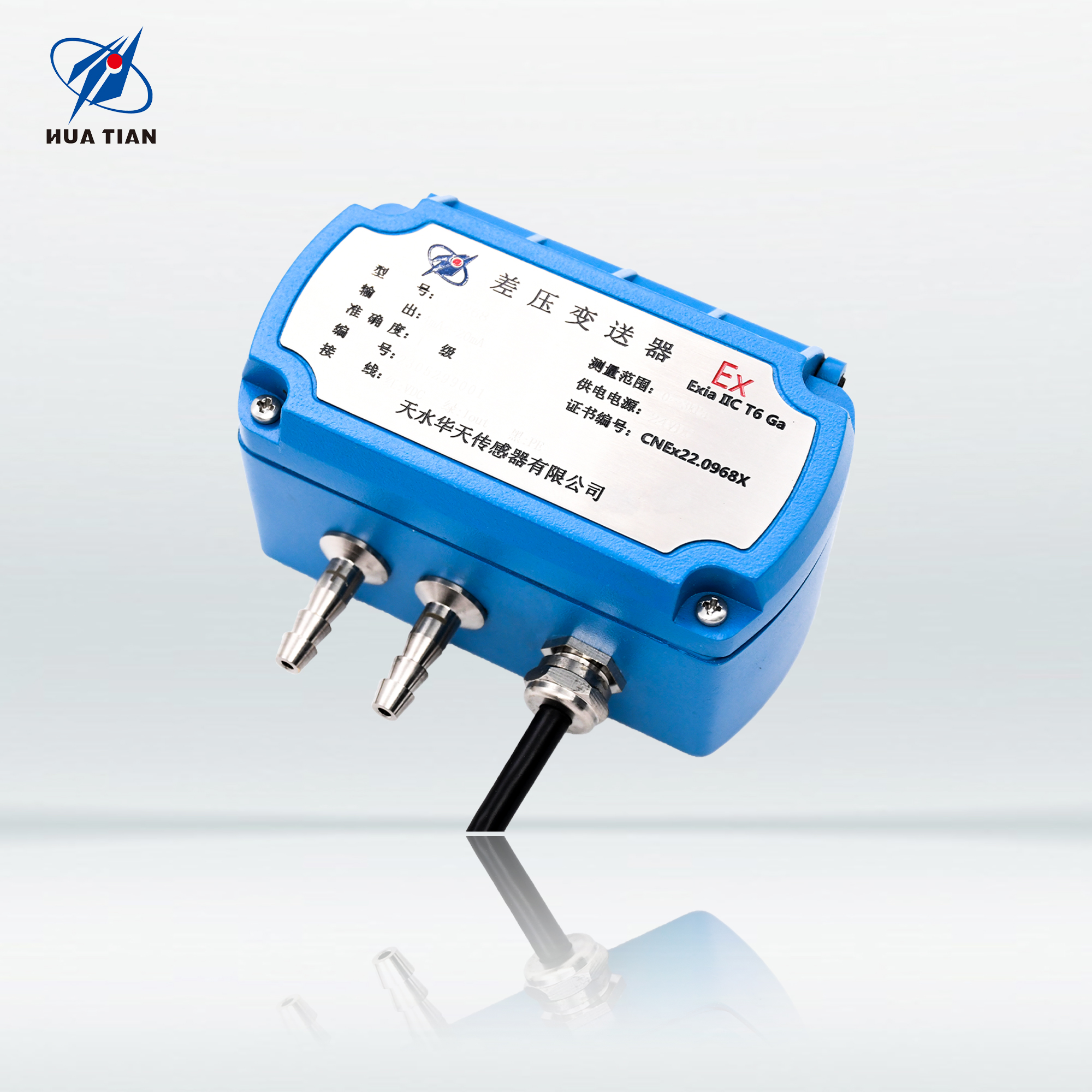

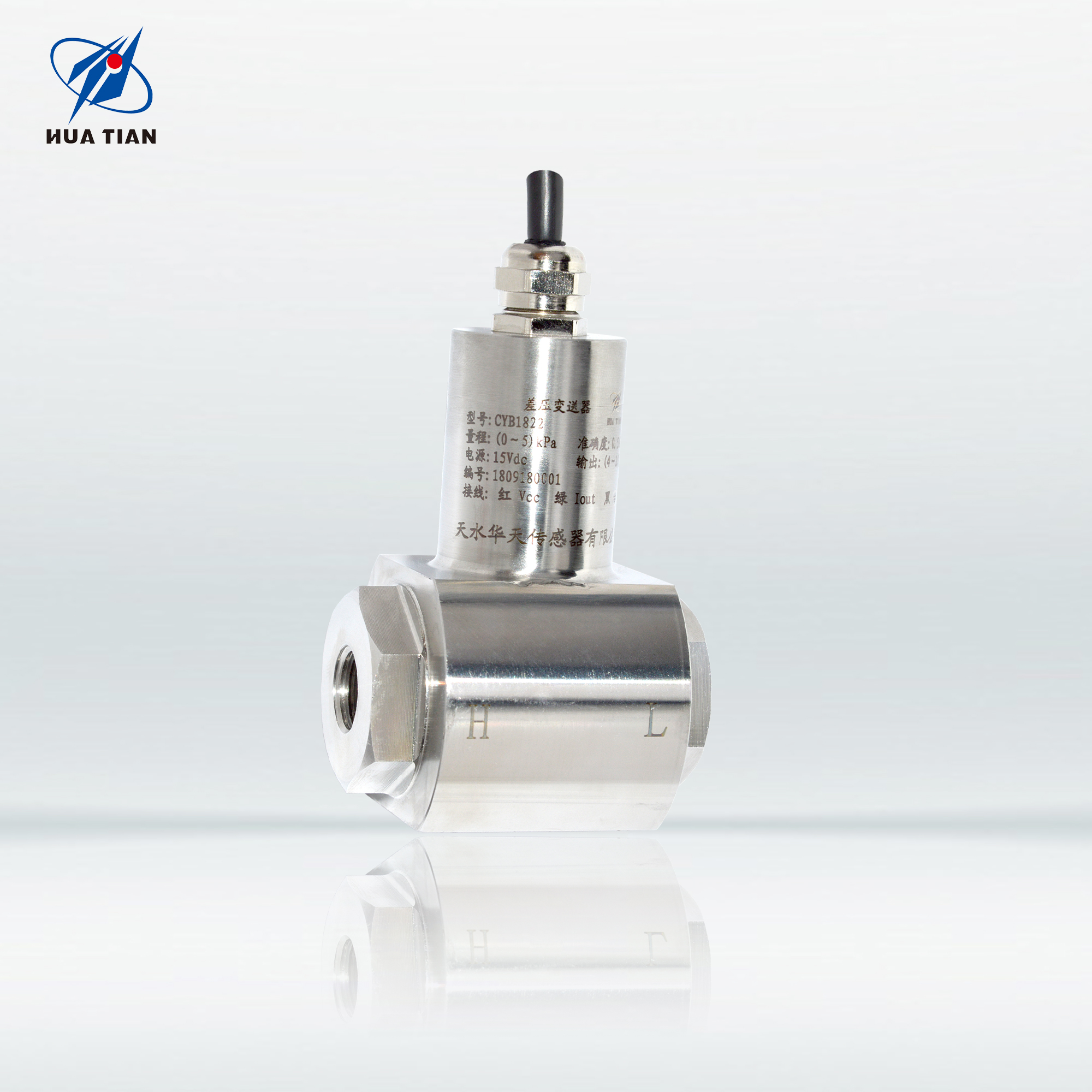

CYB1800系列差压变送器
1 产品简介
CYB1800系列产品是一种小外形差压变送器。该系列产品选用高可靠硅压阻差压传感器等作为核心元件，经过温度补偿、数字电路修正和信号调理，输出标准的工业信号。每型产品都经过精心设计、元器件筛选、工艺验证固化、循环加载老炼、环境模拟测试等过程，保障每只产品稳定可靠。
2 产品特点
◆体积精巧、便于安装 ◆高稳定、低漂移
◆多种结构供选择 ◆可应用于工业场合
3 主要用途
CYB1800系列差压力变送器以其优良的准确度和可靠性，广泛应用于各类压差测量。尤其在煤矿、油田、化工、民爆、环保、医药、水务、航运等行业，华天品牌压力变送器已得到了客户的广泛认可。
4 技术指标
|
量程 |
MPa |
-0.1MPa…0kPa～10kPa…3.5MPa |
||
|
压力形式 |
D |
|||
|
准确度等级 |
0.1（定制） |
0.25 |
0.5 |
|
|
非线性（FS%） |
≤0.1 |
≤0.2 |
≤0.4 |
|
|
迟滞、重复性（FS%） |
≤0.05 |
≤0.05 |
≤0.1 |
|
|
零点及灵敏度温度漂移（%FS/℃） |
≤0.015 |
≤0.03 |
≤0.05 |
|
|
长期稳定性(%FS/年) |
≤0.1 |
≤0.2 |
≤0.5 |
|
|
工作电压（VDC） |
+10～+30（标定值为+24） |
|||
|
输出信号 |
4mA～20mA、0～10V、RS485、I2C总线型 |
|||
|
补偿温度（℃） |
0～+50（≤200kPa），-10～60（＞200kPa） |
|||
|
工作温度（℃） |
-30～+60 |
|||
|
过载能力（%） |
≤200 |
|||
|
负载电阻（Ω） （4mA～20mA） |
R=（U-12.5）/0.02-RD 其中：U为电源电压 RD为电缆内阻 |
|||
|
响应时间（10%～90%）ms |
≤1 |
|||
|
测量介质 |
与304、316L兼容的流体 |
|||
|
膜片材料 |
316L |
|||
|
壳体材料 |
304、316L/铝合金 |
|||
|
接口 |
304、316L可选 |
|||
|
防护等级 |
IP65（可定制IP67） |
|||
5 变送器尺寸
CYB1800系列推荐可选接头尺寸
6 电气连接
6.1霍斯曼插座
6.2航空插座
6.3 线缆直接出线
7 订货指南
7.1 型号特性及外形
|
霍斯曼接头 |
||
|
型号 |
特征 |
|
|
CYB1810 |
1、标准一体霍斯曼接头； 2、全系列推荐螺纹可选； 3、压力接口材料可定制； 4、防护等级IP65。 |
|
|
CYB1811 |
1、壳体组合霍斯曼接头； 2、系列推荐螺纹可选； 3、压力接口材料可定制； 4、防护等级IP65。 |
|
|
防水接头 |
||
|
CYB1820 |
1、标准一体防水接头； 2、系列推荐螺纹可选； 3、压力接口材料可定制； 4、防护等级IP65。 |
|
|
CYB1828 |
1、无腐蚀干燥气体测量； 2、系列推荐螺纹可选； 3、压力接口材料可定制； 4、4位LCD显示 |
|
|
航空接头 |
||
|
CYB1830 |
1、标准一体航空接头； 2、全系列量程，系列推荐螺纹可选； 3、压力接口材料可定制； 4、防护等级IP65。 |
|
|
CYB1835 |
1、无腐蚀干燥气体测量； 2、全系列量程，系列推荐螺纹可选； 3、压力接口材料可定制； 4、方形外壳。 |
|
|
液位出线 |
||
|
CYB1841 |
1、防水液位出线，防水等级IP68； 2、平膜结构，易清洗； 3、压力接口M20×1.5、G1/2可选。
|
|
|
CYB1863 |
1、BP11工业外壳； 2、压力接口M20×1.5或G1/2； 3、防水等级IP68。 |
|
7.2 选型指南
|
CYB18X3X4 |
型差压变送器 |
||||||||||||
|
|
量程 |
测量范围-0.1MPa…0MPa～0.01MPa…3.5MPa |
|||||||||||
|
xxn |
单位kPa，前两位数xx值乘以10的n方，n为第三位数值。 |
||||||||||||
|
|
|
代号 |
压力形式 |
||||||||||
|
D |
差压型 |
||||||||||||
|
|
|
代号 |
供电电压 |
||||||||||
|
U1 |
24VDC |
||||||||||||
|
U2 |
12VDC |
||||||||||||
|
U5 |
其它供电方式 |
||||||||||||
|
|
|
代号 |
输出信号 |
||||||||||
|
E1 |
4mA～20mADC |
||||||||||||
|
V3 |
0VDC～10VDC |
||||||||||||
|
V5 |
其它电压输出 |
||||||||||||
|
R4 |
RS485通讯接口 |
||||||||||||
|
H |
HART®协议通信 |
||||||||||||
|
Ⅱ |
I2C协议通信 |
||||||||||||
|
|
|
代号 |
外形接口 |
||||||||||
|
电气接口 |
机械接口 |
||||||||||||
|
霍斯曼插座（J1） |
G¼ |
||||||||||||
|
航空插座（J2） |
G½ |
||||||||||||
|
防水接头（J3） |
G1 |
||||||||||||
|
液位出线（J4） |
M20×1.5 |
||||||||||||
|
其它（J5） |
其它（直接标注） |
||||||||||||
|
|
代号 |
附加功能 |
|||||||||||
|
M1 |
4位LCD数显表头（仅4mA～20mADC输出） |
||||||||||||
|
M2 |
4位LED数显表头（仅4mA～20mADC输出） |
||||||||||||
|
d |
隔爆型ExdⅡCT5 |
||||||||||||
|
i |
本安防爆型ExiaⅡCT6 |
||||||||||||
|
QT |
其它功能 |
||||||||||||
|
CYB1811 [102] D U1 V3 J1G½ 完整的型号规格 |
|||||||||||||
订货型号 CYB181 [102] D U1 V3 J1G½ 表示型号为CYX1811的产品，量程1MPa,差压，24V供电，0~10V输出，霍斯曼接头，G1/2螺纹接头。
8 注意事项
8.1 选择产品量程在-5～5kPa以内时，传感器选用非隔离硅压阻差压芯片，产品仅能测量非腐蚀气体。
8.2 产品存在被浸泡或淹没风险时，请订购液位出线型，或咨询。
8.3 两侧安装接口确保同轴，保证变送器接口不受超额外应力。
8.4 静压需要再变送器规定的范围内。
8.5 容易单项过压的测量环境，请安装平衡阀。
8.6 安装时，采用扳手在压力接头紧挨螺纹的六方上，禁止以表壳为着力点，以防止破坏产品的密封性能。
