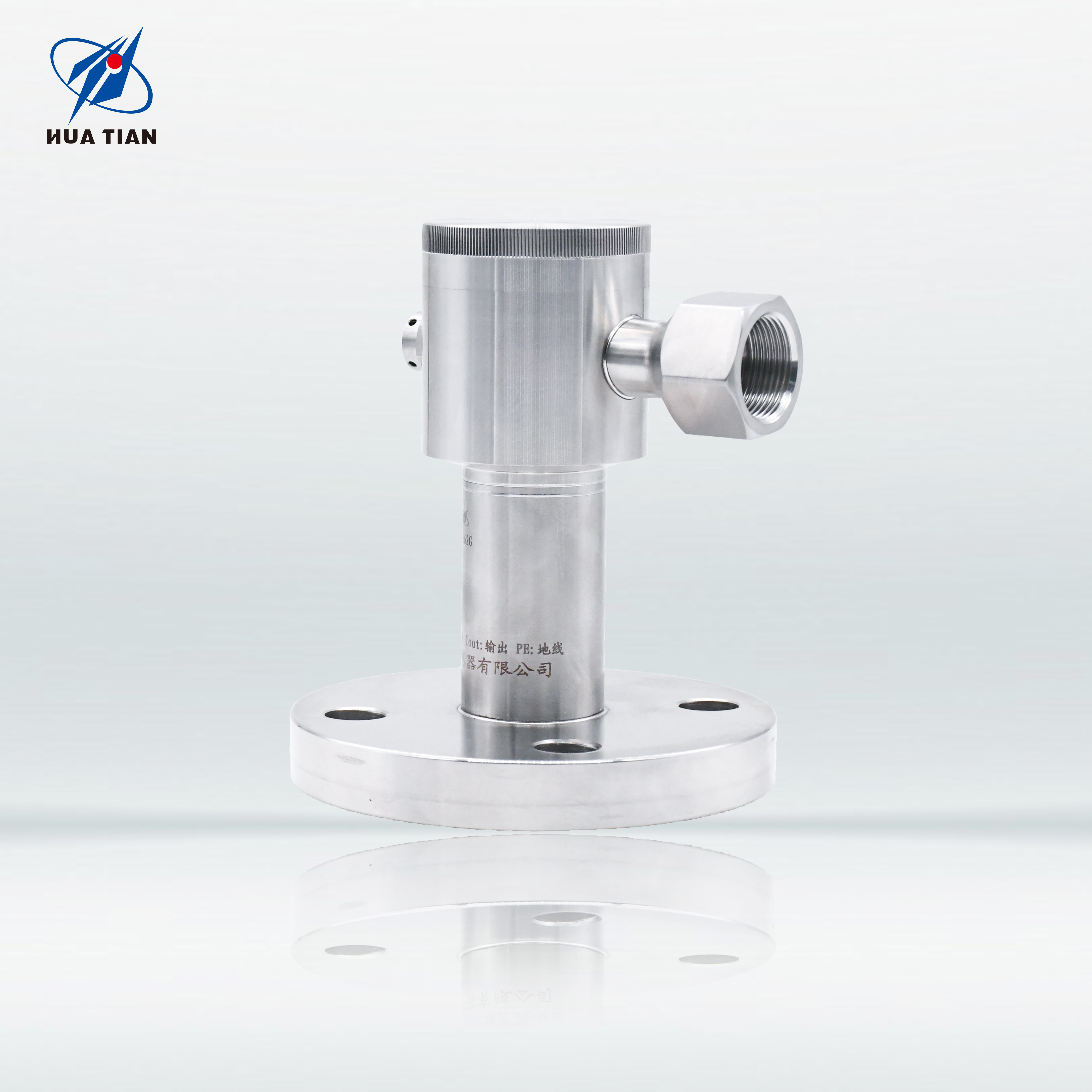

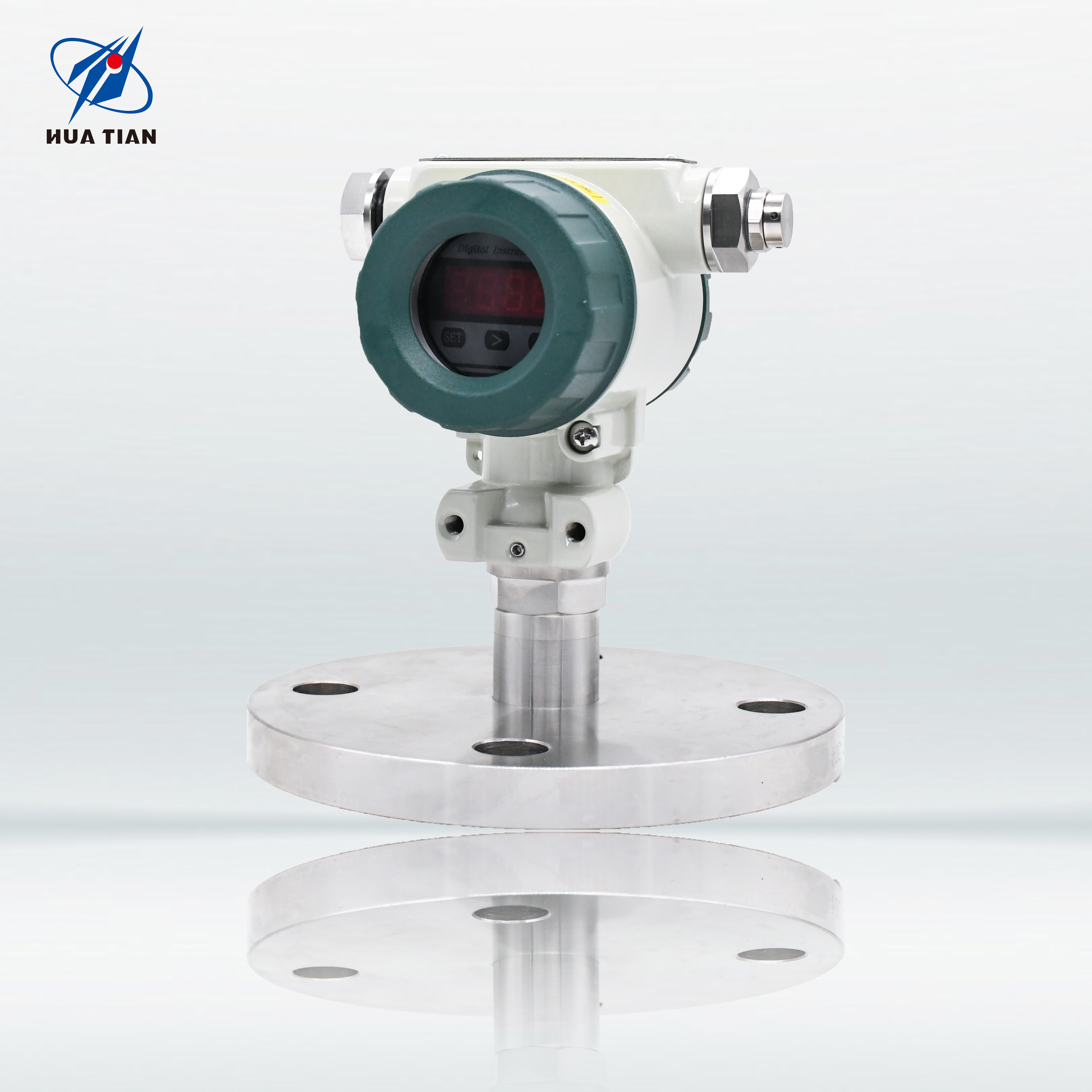

CYB3700系列法兰式压力变送器
1 产品简介
CYB3700系列法兰式压力变送器根据不同行业的应用特点，精心选用高可靠硅压阻、陶瓷电容、蓝宝石、溅射薄膜压力传感器等作为核心元件，经过温度补偿、数字电路修正和信号调理，输出标准的工业信号。每型产品都经过精心设计、元器件筛选、工艺验证固化、循环加载老炼、环境模拟测试等过程，保障每只产品稳定可靠。
2 产品特点
◆现场显示、多种输出信号选择 ◆高稳定、低漂移
◆隔爆、IP66防护 ◆可应用于污染、潮湿、易燃易爆等恶劣环境
3 主要用途
CYB3700系列法兰式压力变送器以其优良的准确度和可靠性，广泛应用于多类压力测量，尤其在煤矿、油田、化工、民爆、环保、医药、水务、航运等行业，华天品牌压力变送器已得到了客户的广泛认可。
4 技术指标
|
量程 |
MPa |
-0.1MPa…0kPa～10kPa…10MPa |
||
|
压力形式 |
G、A |
|||
|
准确度等级 |
0.1（定制） |
0.25 |
0.5 |
|
|
非线性（FS%） |
≤0.1 |
≤0.2 |
≤0.4 |
|
|
迟滞、重复性（FS%） |
≤0.05 |
≤0.05 |
≤0.1 |
|
|
零点及灵敏度温度漂移（%FS/℃） |
≤0.015 |
≤0.03 |
≤0.05 |
|
|
长期稳定性(%FS/年) |
≤0.1 |
≤0.2 |
≤0.5 |
|
|
工作电压（VDC） |
+10～+30（标定值为+24） |
|||
|
现场显示 |
4位LED或LCD |
|||
|
输出信号 |
4mA～20mA（可叠加HART协议）、RS485（可同时输出4mA～20mA信号）、0～10V（输出范围可定制）、I2C |
|||
|
补偿温度（℃） |
0～+50（≤200kPa），-10～60（＞200kPa） |
|||
|
工作温度（℃） |
-30～+60 |
|||
|
过载能力（%） |
≤200 |
|||
|
负载电阻（Ω） （4mA～20mA） |
R=（U-12）/0.02-RD 其中：U为电源电压 RD为电缆内阻 |
|||
|
响应时间（10%～90%）ms |
≤1 |
|||
|
测量介质 |
与304、316L或陶瓷兼容的流体 |
|||
|
膜片材料 |
316L、陶瓷 |
|||
|
壳体材料 |
304、铝合金 |
|||
|
接口 |
304、316L可选 |
|||
|
防爆等级 |
本安型：Ex d IIC T5 Gb |
|||
|
防护等级 |
IP65 |
|||
5 变送器尺寸
6 电气连接
6.1 线缆直接出线
6.2 工业型接线端子
7 订货指南
7.1 型号特性及外形
| 型号 | 特征 | 图样 |
| CYB3702 |
1、焊接型变送器，满足于医药、食品行业卫生要求； 2、可选量程：-0.1MPa…0kPa～10kPa…10MPa；
|
 |
| CYB03703 |
1、陶瓷电容法兰式压力变送器 2、测量介质温度-40℃～80℃； 3、适合对陶瓷、不锈钢无腐蚀介质； 4、感压膜外露，适合粘稠介质。 |
 |
| CYB3704 |
1、可定制防强腐蚀型； 2、可定制现场显示； |
 |
7.2 选型指南
|
CYB37X3X4 |
型法兰式压力变送器 |
|||||||||||||
|
|
量程 |
测量范围-0.1MPa…0MPa～0.01MPa…10MPa |
||||||||||||
|
xxn |
单位kPa，前两位数xx值乘以10的n方，n为第三位数值。 |
|||||||||||||
|
|
|
代号 |
压力形式 |
|||||||||||
|
G |
表压型 |
|||||||||||||
|
A |
绝压型 |
|||||||||||||
|
D |
差压型 |
|||||||||||||
|
S |
密封表压型 |
|||||||||||||
|
|
|
代号 |
供电电压 |
|||||||||||
|
U1 |
24VDC |
|||||||||||||
|
U2 |
12VDC |
|||||||||||||
|
U5 |
其它供电方式 |
|||||||||||||
|
|
|
代号 |
输出信号 |
|||||||||||
|
E1 |
4mA～20mADC |
|||||||||||||
|
V3 |
0VDC～10VDC |
|||||||||||||
|
V5 |
其它电压输出 |
|||||||||||||
|
R4 |
RS485通讯接口 |
|||||||||||||
|
H |
HART®协议通信 |
|||||||||||||
|
Ⅱ |
I2C协议通信 |
|||||||||||||
|
|
|
机械接口 |
||||||||||||
|
G¼ |
||||||||||||||
|
G½ |
||||||||||||||
|
G1 |
||||||||||||||
|
M20×1.5 |
||||||||||||||
|
其它（直接标注） |
||||||||||||||
|
|
|
代号 |
附加功能 |
|||||||||||
|
M1 |
4位LCD数显表头 |
|||||||||||||
|
M2 |
4位LED数显表头 |
|||||||||||||
|
i |
本安防爆型本安型：Ex d IIC T5 Gb |
|||||||||||||
|
QT |
其它功能 |
|||||||||||||
|
|
|
|||||||||||||
|
CYB03702 [102] G U1 E1 G½ M1 完整的型号规格 |
||||||||||||||
订货型号 CYB3702 [102] G U1 E1 G½M1 表示型号为CYX3702外形的产品，量程1MPa,表压，24V供电，4~20mA输出，G1/2螺纹接头，带4位LCD显示。
7.3 推荐法兰尺寸
|
型号 |
尺寸 |
量程 |
|
DN50 |
K=110 D=140 C=14 |
0.6 MPa |
|
DN50 |
K=125 D=160 C=18 |
≥1.0 MPa |
|
DN25 |
K=75 D=100 C=12 |
0.6 MPa |
|
DN25 |
K=85 D=115 C=16 |
≥1.0 MPa |
|
法兰尺寸也可根据需要定制 |
||
8 注意事项
8.1 CYB3702、CYB373产品法兰可定制，订货时说明法兰尺寸。
8.2 CYB3704产品选用防腐型时，注意外壳材料与测量介质的兼容性。
8.3 产品存在被浸泡或淹没风险时，在订货时务必说明。
8.4 选择防强腐蚀产品时，做好产品外壳、表头防护，这些部件不具有防强腐蚀能力。
