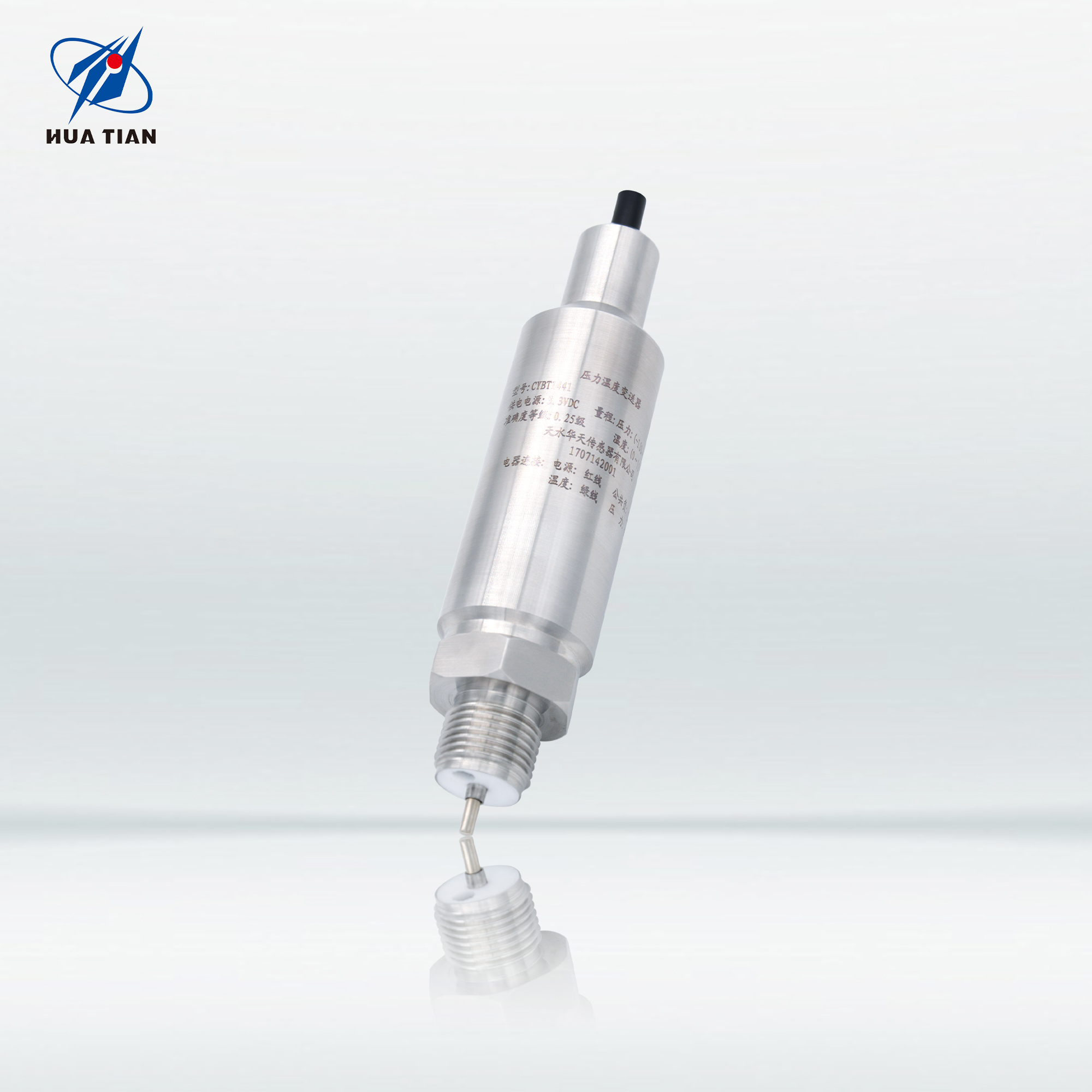

CYBT1400系列压力温度一体变送器
1 产品简介
CYBT1400系列产品是集压力、温度一体测量的变送器。选用高可靠硅压阻压力传感器、热电阻等作为核心元件，经过温度补偿、数字电路修正和信号调理，输出标准的工业信号。产品都经过精心设计、元器件筛选、工艺验证固化、循环加载老炼、环境模拟测试等过程，保障每只产品稳定可靠。
2 产品特点
◆温度压力一体 ◆高稳定、低漂移 ◆本安防爆
◆多种结构供选择 ◆通用性强
3 主要用途
CYBT1400系列压力温度一体变送器以其优良的准确度和可靠性，广泛应用于各类压力测量。尤其在煤矿、油田、化工、民爆、环保、医药、水务、航运等行业，华天品牌压力变送器已得到了客户的广泛认可。
4 技术指标
|
量程 |
压力 |
MPa |
-0.1MPa…0kPa～10kPa…10MPa |
||
|
温度 |
℃ |
-50～+100 |
|||
|
压力形式 |
G、A |
||||
|
温度精度等级 |
0.5 |
1.0 |
1.5 |
||
|
压力准确度等级 |
0.1（定制） |
0.25 |
0.5 |
||
|
非线性（FS%） |
≤0.1 |
≤0.2 |
≤0.4 |
||
|
迟滞、重复性（FS%） |
≤0.05 |
≤0.05 |
≤0.1 |
||
|
零点及灵敏度温度漂移（%FS/℃） |
≤0.015 |
≤0.03 |
≤0.05 |
||
|
长期稳定性(%FS/年) |
≤0.1 |
≤0.2 |
≤0.5 |
||
|
工作电压（VDC） |
+10～+30（标定值为+24） |
||||
|
输出信号 |
4mA～20mA、0～10V、RS485、I2C |
||||
|
补偿温度（℃） |
0～+50（≤200kPa），-10～60（＞200kPa） |
||||
|
工作温度（℃） |
-30～+60 |
||||
|
过载能力（%） |
≤200 |
||||
|
负载电阻（Ω） (4mA～20mA) |
R=（U-10）/0.02-RD 其中：U为电源电压 RD为电缆内阻 |
||||
|
响应时间（10%～90%）ms |
≤1 |
||||
|
测量介质 |
与304、316L兼容的流体 |
||||
|
膜片材料 |
316L |
||||
|
壳体材料 |
304、316L |
||||
|
接口 |
304、316L可选 |
||||
|
防护等级 |
IP67 |
||||
5 变送器尺寸
6 电气连接
7 订货指南
7.1 型号特性及外形
|
型号 |
特征 |
图样 |
|
CYBT1441 |

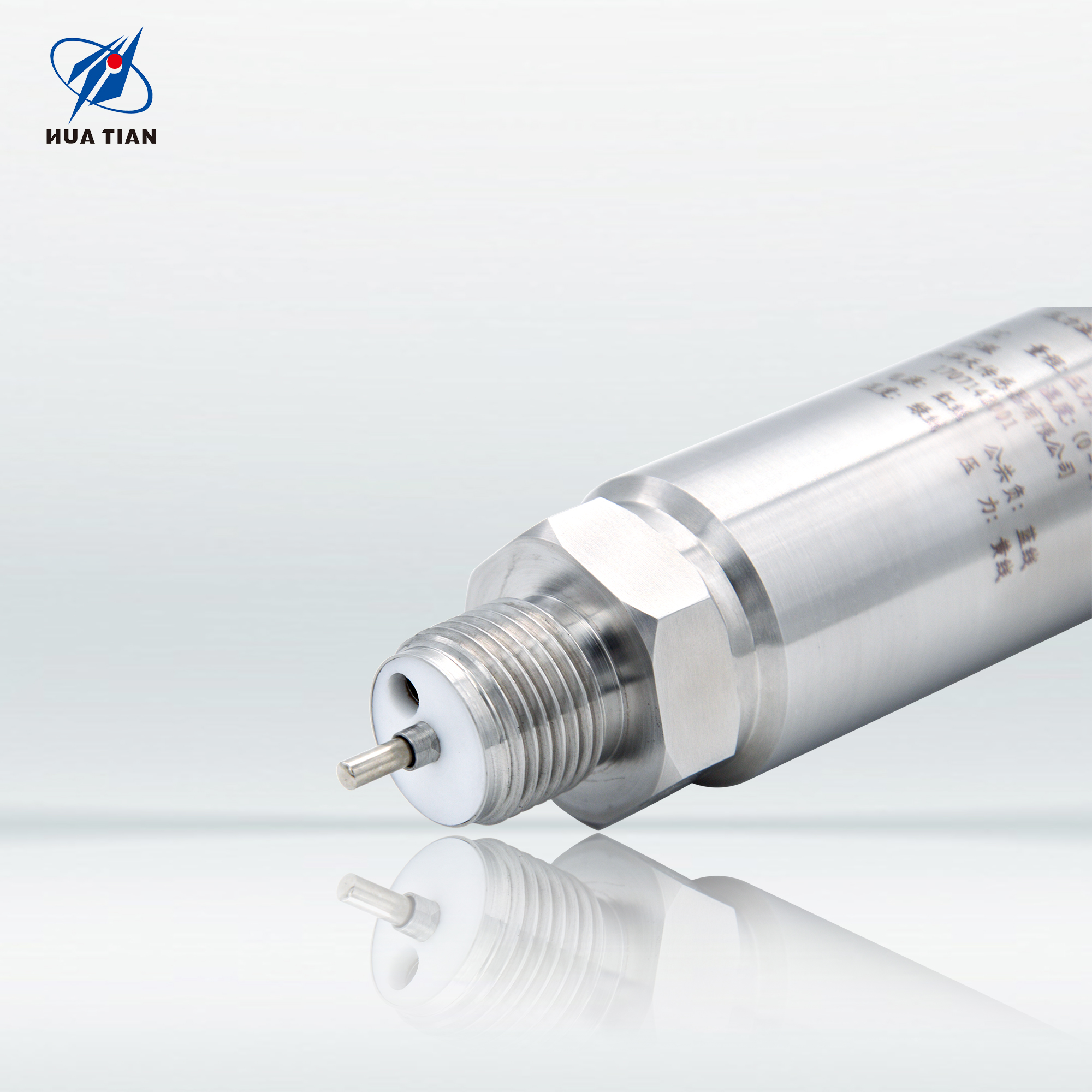

1、温度探头外露，灵敏度高； 2、介质压力和温度同时测量； 3、压力接口M20×1.5、G1/2。
|
 |
|
CYBT1413 |
1、温度传感器内置式； 2、压力接口材料可定制； 3、压力接口M20×1.5、G1/2。 |
 |
|
CYBT1443 |
1、温度探头外露，工作温度更高； 2、接口材料可定制； 3、压力接口M20×1.5、G1/2。 |
 |
7.2 选型指南
|
CYBT14X3X4 |
型压力温度一体变送器 |
||||||||||
|
|
压力量程 |
测量范围-0.1MPa…0MPa～0.01MPa…10MPa |
|||||||||
|
温度量程 |
测量范围-50℃～+100℃ |
||||||||||
|
xxn |
单位kPa，前两位数xx值乘以10的n方，n为第三位数值。 |
||||||||||
|
|
|
代号 |
压力形式 |
||||||||
|
G |
表压型 |
||||||||||
|
A |
绝压型 |
||||||||||
|
D |
差压型 |
||||||||||
|
S |
密封表压型 |
||||||||||
|
|
|
代号 |
供电电压 |
||||||||
|
U1 |
24VDC |
||||||||||
|
U2 |
12VDC |
||||||||||
|
U5 |
其它供电方式 |
||||||||||
|
|
|
代号 |
输出信号 |
||||||||
|
E1 |
4mA～20mADC |
||||||||||
|
V3 |
0VDC～10VDC |
||||||||||
|
R4 |
RS485通讯接口 |
||||||||||
|
H |
HART®协议通信 |
||||||||||
|
Ⅱ |
I2C协议通信 |
||||||||||
|
|
|
机械接口 |
|||||||||
|
G½ |
|||||||||||
|
G1 |
|||||||||||
|
M20×1.5 |
|||||||||||
|
其它（直接标注） |
|||||||||||
|
|
代号 |
附加功能 |
|||||||||
|
QT |
其它功能 |
||||||||||
|
CYBT1441 [102] G U1 V3 G½ 完整的型号规格 |
|||||||||||
订货型号 CYBT1441 [102]（0~50） G U1 V3 G½ 表示型号为CYXT1411的产品，量程1MPa,表压，24V供电，0~10V输出，G1/2螺纹接头。
8 注意事项
8.1 产品安装时，请注意温度探头防护，防止磕碰损伤。
8.2 电缆线默认为PVC材质，如有特殊要求，订货时请注明。
8.3 选择高温型产品时，散热片处必须有良好通风。
8.4 压力量程在3MPa以内的表压产品都带有通气孔或通气电缆，需要防止通气孔堵塞。
8.5 在易燃、易爆环境下工作时，请通过安全栅给变送器供电。
